(H)03Z1Z1-F/(H)05Z1Z1-F



应用及描述
这些电缆低烟无卤适用于火灾条件下需要低烟和无卤的环境中。可用于厨房和办公室，室内潮湿环境的设备（例如：洗衣机，干衣机和冰箱）。在电缆不接触热部件或热辐射的条件下，也适用于烹饪和取暖的设备。不适用于高温环境（如照明设备），不能用于建筑物外，工业或农业建筑，电力工具连接。


标准及认证
<HAR> HD21.14 S1, VDE-0281 Part-14, VDE 0482-332-1-2, CEI 20-20/14, CEI 20-35 (EN60332-1), CEI 20-37 (EN50267), EN50363, CE低压73/23/EEC & 93/68/EEC指令, ROHS认证

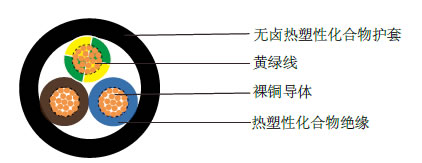

电缆结构
- 多股柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5, HD 383
- 热塑性混合物TI6绝缘
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- 无卤热塑性混合物TM7护套- 黑色/白色


技术特性
- 工作电压: 300/300 V(H03Z1Z1-F), 300/500 V(H05Z1Z1-F)
- 测试电压: 2000 V(H03Z1Z1-F), 2500 V(H05Z1Z1-F)
- 动态弯曲半径: 7.5 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -5º C to +70º C
- 固定安装温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 绝缘电阻: 20 MΩ x km
- 烟密度EN 50268 / IEC 61034
- 燃气腐蚀性遵循EN 50267-2-2, IEC 60754-2
- 阻燃测试遵循EN 50265-2-1, IEC 60332.1

工业电缆(H)03Z1Z1-F/(H)05Z1Z1-F            Industrial Cables

电缆参数

线规

芯数 x 导体截面积
# x mm²

标称绝缘厚度

mm

标称护套厚度

mm

标称外径

mm

标称铜的
重量

kg/Km

标称电缆
重量

kg/Km
(H)03 Z1Z1-F
20(16/32)
2 x 0. 5
0.5
0.6
5.0
9.6
39
20(16/32)
3 x 0. 5
0.5
0.6
5.3
14.4
46
20(16/32)
4 x 0. 5
0.5
0.6
5.8
19.2
56
18(24/32)
2 x 0.75
0.5
0.6
5.4
14.4
47
18(24/32)
3 x 0.75
0.5
0.6
5.7
21.6
55
18(24/32)
4 x 0.75
0.5
0.6
6.3
29.0
69
(H)05 Z1Z1-F
18(24/32)
2 x 0.75
0.6
0.8
6.2
14.4
58
18(24/32)
3 x 0.75
0..7
0.8
6.6
21.6
68
18(24/32)
4 x 0.75
0.8
0.8
7.1
29
81
18(24/32)
5 x 0.75
0.8
0.9
8
36
102
17(32/32)
2 x 1
0.6
0.8
6.6
19
67
17(32/32)
3 x 1
0.8
0.8
6.9
29
81
17(32/32)
4 x 1
0.8
0.9
7.7
38
101
17(32/32)
5 x 1
0.8
0.9
8.4
48
107
16(30/30)
2 x 1.5
0..7
0.8
7.4
29
87
16(30/30)
3 x 1.5
0.8
0.9
8.1
43
109
16(30/30)
4 x 1.5
0.8
1.0
9
58
117
16(30/30)
5 x 1.5
0.8
1.1
10
72
169
14(50/30)
2 x 2.5
0.8
1.0
9.3
48
138
14(50/30)
3 x 2.5
1.0
1.1
10.1
72
172
14(50/30)
4 x 2.5
1.0
1.1
11
96
210
14(50/30)
5 x 2.5
1.0
1.2
12.3
120
260
12(56/28)
2 x 4
0.8
1.1
10.6
76.8
190
12(56/28)
3 x 4
1.0
1.2
11.5
115.2
242
12(56/28)
4 x 4
1.0
1.4
12.5
153.6
298
12(56/28)
5 x 4
1.0
1.4
14.1
192
371
