A07RN-F



应用及描述
这些电缆高度柔软，可以抵御恶劣的天气，耐臭氧，耐油脂，在干燥和潮湿的环境中，主要用于中型机械中电动工具，移动部件和机器的连接，也可用于室外，易爆环境，商业和农业及很多其他领域。也适用于固定敷设，例如临时建筑物的墙壁中，直接在敷设于起重设备的模块，机械设备中等。在单相或三相系统中的最大工作电压是Uo/U 476/825 V，直流电系统最大工作电压为Uo/U 619/1238 V，如果在一个
固定的或受保护的的安装Uo / U为600/1000 V。

标准及认证
CEI 20-19, HD 22.4, IEC 60245-4, CE低压73/23/EEC & 93/68/EEC指令.,ROHS认证

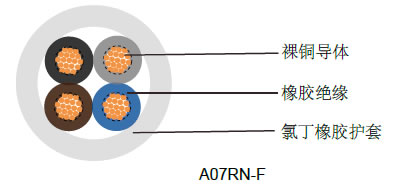

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 3,4,& 5芯 - 没有黄绿接电线
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- 氯丁橡胶护套 EM2

技术特性
- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 7.5 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -25º C to +60º C
- 固定安装温度: -40º C to +60º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km



电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称铜的 重量 kg/Km	标称电缆 重量 kg/Km
16(30/30)	3 x 1.5	0.8	1.6	9.2-11.9	43	165
16(30/30)	4 x 1.5	0.8	1.7	10.2-13.1	58	200
16(30/30)	5 x 1.5	0.8	1.8	11.2-14.4	72	240
16(30/30)	7 x 1.5	0.8	2.6	14.5-17.5	101	385
16(30/30)	12 x 1.5	0.8	2.9	17.6-22.4	173	516
16(30/30)	19 x 1.5	0.8	3.2	20.7-26.3	274	800
16(30/30)	24 x 1.5	0.8	3.5	24.3-30.7	346	882
16(30/30)	27 x 1.5	0.8	3.6	25.5-31.5	389	1077
14(50/30)	3 x 2.5	0.9	1.8	10.9-14.0	72	235
14(50/30)	4 x 2.5	0.9	1.9	12.1-15.5	96	290
14(50/30)	7 x 2.5	0.9	2.8	16.5-20.0	168	520
14(50/30)	12 x 2.5	0.9	3.1	20.6-26.2	288	810
14(50/30)	19 x 2.5	0.9	3.5	25.5-31.0	456	1200
14(50/30)	24 x 2.5	0.9	3.9	28.8-36.4	576	1650
14(50/30)	27 x 2.5	0.9	4.2	30.0-37.0	648	1521
14(50/30)	37x 2.5	0.9	4.5	34.0-37.5	725	1952
12(56/28)	3 x 4	1	1.9	12.7-16.2	115	320
12(56/28)	4 x 4	1	2	14.0-17.9	154	395
10(84/28)	3 x 6	1	2.1	14.1-18.0	173	495
10(84/28)	4 x 6	1	2.3	15.7-20.0	230	610
8(80/26)	3 x 10	1.2	3.3	19.1-24.2	288	880
8(80/26)	4 x 10	1.2	3.4	20.9-26.5	384	1060
6(128/26)	3 x 16	1.2	3.5	21.8-27.6	461	1090
6(128/26)	4 x 16	1.2	3.6	23.8-30.1	614	1345
