H00V-D
应用及描述
这些非常柔软的电缆主要用于便携设备和短路情况下的接地连接。可作为保护线应用于铁路系统的现场高压维修，交流电系统，传输和分配网络中。正因为如此，这些被指定义为安全电缆。具有低重量，高柔韧性，宽工作温度范围，耐高温的特性。其聚氯乙烯护套可抵御外界的机械压力和化学腐蚀，保障了电缆必要功能的实现。
标准及认证
<HAR> EN61138, VDE-0283 第3部分, DIN 46438 & DIN 46440, CE低压73/23/EEC & 93/68/EEC指令.,
ROHS认证

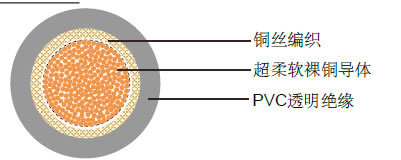

电缆结构
- 多股超柔软裸铜导体
- 遵循DIN VDE 0295, BS 6360, IEC 60228， HD 383
- 铜丝编织（ESUY类）
- 透明PVC TM2护套
- 强耐压力
- 火化测试 6, 4 & 2 线规: 5000V
- 火化测试 1 & 2/0 线规: 6000V
- 火化测试 3/0 - 500 MCM: 8000V
技术特性
- 工作电压: N/A - 仅接地使用时
- 测试电压: 2000 V
- 最小弯曲半径: 12.0 x Ø
- 工作温度范围: -5º C to +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
H00V-D (ESEU 类)线规 |
芯数 x 导体截面积 |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
6(4200/41) |
1 x 16 |
9.1 |
194 |
230 |
4(3192/38) |
1 x 25 |
10.5 |
280 |
335 |
2(4480/38) |
1 x 35 |
12.5 |
415 |
475 |
1(6383/38) |
1 x 50 |
14.2 |
585 |
670 |
2/0(8918/38) |
1 x 70 |
16.8 |
820 |
905 |
3/0(12100/38) |
1 x 95 |
19.8 |
1090 |
1220 |
4/0(15300/38) |
1 x 120 |
21.5 |
1360 |
1505 |
300MCM(19152/38) |
1 x 150 |
24 |
1650 |
1940 |
350MCM(23580/38) |
1 x 185 |
27.6 |
2150 |
2390 |
500MCM(30600/38) |
1 x 240 |
31 |
2750 |
3090 |
H00V-D (ESY 类)
线规 |
芯数 x 导体截面积 |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
1 x 16 |
8.5 |
155 |
185 |
|
4(798/32) |
1 x 25 |
10.0 |
240 |
270 |
2(1120/32) |
1 x 35 |
12.5 |
336 |
390 |
1(1617/32) |
1 x 50 |
14.0 |
480 |
575 |
2/0(2254/32) |
1 x 70 |
17.2 |
672 |
810 |
3/0(3087/32) |
1 x 95 |
19.5 |
912 |
1080 |
4/0(3822/32) |
1 x 120 |
22.8 |
1152 |
1320 |
300MCM(4802/32) |
1 x 150 |
25.4 |
1440 |
1680 |
