H03V2V2-F/H03V2V2H2-F
应用及描述
这些电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这
些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中，在正常使用导体最高温度：90 ° C，.而高温度使用，必须避免皮肤接触。
标准及认证
CEI 20-20/12, CEI 20-35 (EN60332-1) / CEI 20-37 (EN50267), EN50265-2-1

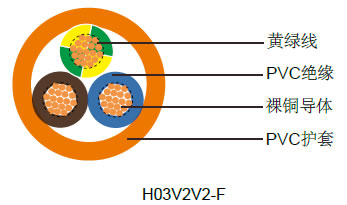

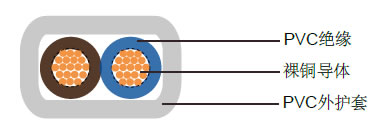

电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T13遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- PVC外护套TM3
技术特性
- 工作电压: 300/300 V
- 测试电压: 3000 V
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: +5º C to +90º C
- 静态时可承受的温度: -40º C to +90º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
H03V2V2-F |
||||||
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
H03V2V2H2-F |
||||||
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
3.2 x 5.2 |
9.7 |
32 |
18(24/32) |
2 x 0.75 |
0.5 |
0.3 |
3.4 x 5.6 |
14.4 |
35 |
