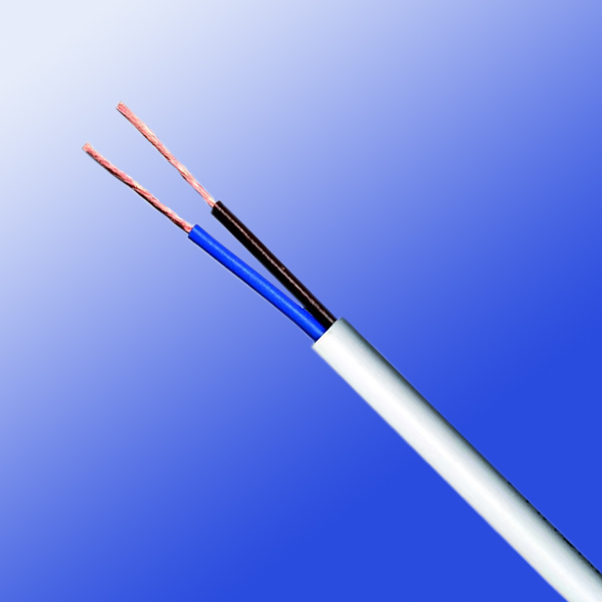

H03VV-F/H03VVH2-F
应用及描述
这些电缆主要适用于对小家电和轻型家用电器的使用中，例如连接厨房用具，台灯，落地灯，吸尘器，
办公设备，收音机等，至于这些电缆适用设备的相关范围，他们是不允许用于烹饪或加热设备。截面小
于0.75平方毫米的电缆不适合在户外使用和工业或农业机械应用。在单相或三相系统中最大工作电压为
Uo/U 330/330 V， 在直流系统中最大工作电压为Uo/U 495/495 V.
标准及认证
CEI 20-20/5, CEI 20-35 (EN60332-1), CEI 20-52,
CE低压73/23/EEC & 93/68/EEC指令.ROHS认证

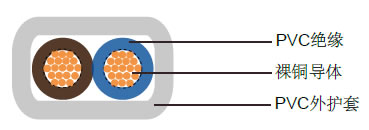

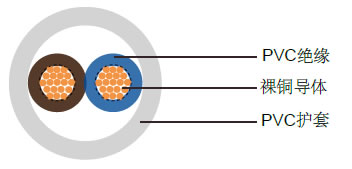

电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类，遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- PVC外护套TM2
技术特性
- 工作电压: 300/300 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
H03VV-F |
||||||
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
18(24/32) |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
|
18(24/32) |
5 x 0.75 |
0.5 |
0.6 |
7.1 |
36.0 |
87 |
H03VVH2-F |
||||||
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
3.2 x 5.2 |
9.7 |
32 |
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
3.4 x 5.6 |
14.4 |
35 |
