H05BN4-F



应用及描述
这些EPR（乙丙橡胶）绝缘和CSP（氯磺化聚乙烯橡胶）护套的电力电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及薄弱的机械压力的环境，例如，在工业厂房，机加工车间，加热板，手提灯，小家电等用于电力供应，他们也适用于大蓬车和野营装备…...在正常使用时，导体最高温度：90° C。当高温使用时，必须避免皮肤接触。

标准及认证
CENELEC HD 22.12 S1, CEI 20-19/12, CEI 20-35 (EN 60332-1), BS6500, BS7919, ROHS认证, VDE 0282第12部分, IEC 60245-4, CE 低压指令

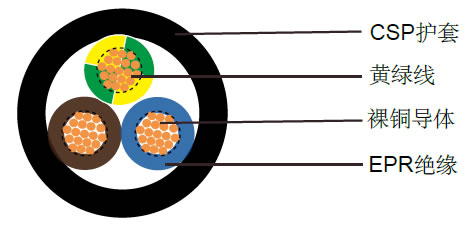

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- EPR(乙丙橡胶)EI7绝缘
- 色彩编码遵循VDE-0293-308
- CSP(氯磺化聚乙烯)外护套EM7

技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 6.0 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 工作温度范围: -20º C to +90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km





电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称铜的 重量 kg/Km	标称电缆 重量 kg/Km
18(24/32)	2 x 0.75	0.6	0.8	6.1	29	54
18(24/32)	3 x 0.75	0.6	0.9	6.7	43	68
18(24/32)	4 x 0.75	0.6	0.9	7.3	58	82
18(24/32)	5 x 0.75	0.6	1.0	8.1	72	108
17(32/32)	2 x 1	0.6	0.9	6.6	19	65
17(32/32)	3 x 1	0.6	0.9	7.0	29	78
17(32/32)	4 x 1	0.6	0.9	7.6	38	95
17(32/32)	5 x 1	0.6	1.0	8.5		125
