H05V-K



应用及描述
这些电缆主要安装于设备的内部，以及在有保护的前提下用于照明，干燥的房间，生产设施，开关和配电盘。

标准及认证
<HAR> HD 21.3 S3, VDE-0281 第3部分, CEI 20-20, CEI20-52,CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

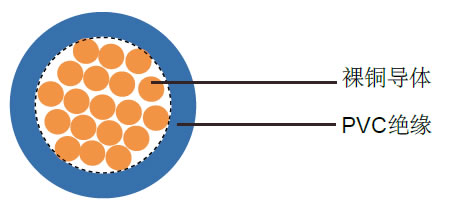

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC（聚氯乙烯）TI1绝缘
- 线芯的色彩编码遵循VDE-0293

技术特性
- 工作电压: 300/500v
- 测试电压: 2000 V
- 动态弯曲半径: 12.5 x Ø
- 静态弯曲半径: 12.5 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -30º C to +80º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km



电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度 mm	标称外径 mm	标称铜的 重量 kg/Km	标称电缆 重量 kg/Km
20(16/32)	1 x 0.5	0,6	2.1	4.9	10
18(24/32)	1 x 0.75	0,6	2.4	7.2	13
17(32/32)	1 x 1	0,6	2.6	9.6	15
