应用及描述
这些电缆是适用于在潮湿的环境中，中型的机械设备中，如冰箱，洗衣机，脱水机等家电产品。只要符 合适用的设备规格，这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下，也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括：固定安装在家具，隔断墙，装饰，和预留的建筑设施。他们是不适合户外使用，工业（服装制造除外）或农业应用。单相或三相系统的最大工作电压为Uo/U
318/550 V。在直接的系统，最大工作电压为Uo/U 413/825 V。

标准及认证
CEI 20-20/5 / 20-35 (EN60332-1) /20-52, 0.5 - 2.5mm²遵循BS6500, 4.0mm²遵循 BS7919, 6.0mm²遵循BS7919, VDE0281, CENELEC HD21.5, CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

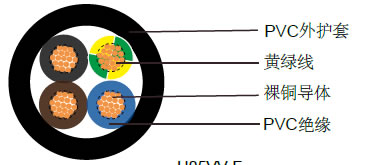

电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类，遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- PVC外护套TM2



技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km



电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称铜的 重量 kg/Km	标称电缆 重量 kg/Km
H05VV-F
18(24/32)	2 x 0.75	0.6	0.8	6.4	14.4	57
18(24/32)	3 x 0.75	0.6	0.8	6.8	21.6	68
18(24/32)	4 x 0.75	0.6	0.8	7.4	29	84
18(24/32)	5 x 0.75	0.6	0.9	8.5	36	106
17(32/32)	2 x 1.00	0.6	0.8	6.8	19	65
17(32/32)	3 x 1.00	0.6	0.8	7.2	29	79
17(32/32)	4 x 1.00	0.6	0.9	8.0	38	101
17(32/32)	5 x 1.00	0.6	0.9	8.8	48	123
16(30/30)	2 x 1.50	0.7	0.8	7.6	29	87
16(30/30)	3 x 1.50	0.7	0.9	8.2	43	111
16(30/30)	4 x 1.50	0.7	1.0	9.2	58	142
16(30/30)	5 x 1.50	0.7	1.1	10.5	72	176
14(30/50)	2 x 2.50	0.8	1.0	9.2	48	134
14(30/50)	3 x 2.50	0.8	1.1	10.1	72	169
14(30/50)	4 x 2.50	0.8	1.1	11.2	96	211
14(30/50)	5 x 2.50	0.8	1.2	12.4	120	262
12(56/28)	3 x 4.00	0.8	1.2	11.3	115	233
12(56/28)	4 x 4.00	0.8	1.2	12.5	154	292
12(56/28)	5 x 4.00	0.8	1.4	13.7	192	369
10(84/28)	3 x 6.00	0.8	1.1	13.1	181	328
10(84/28)	4 x 6.00	0.8	1.3	13.9	230	490

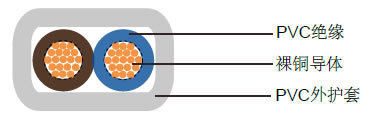

H05VVH2-F
18(24/32)	2 x 0.75	0.6	0.8	4.2 x 6.8	14.4	48
17(32/32)	2 x 1.00	0.6	0.8	4.4 x 7.2	19.2	57
