H05VVC4V5-K



应用及描述
这些电缆适用于干燥，潮湿的环境中，但不能在露天使用。在控制，测量和信号技术中，它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰，如电磁场和杂散频率。在工业厂房，机械和工作流程控制和检查系统中用作信号和脉冲电缆。


标准及认证
<HAR> HD 21.13 S1, VDE-0281 P-13, CEI 20-20/13, CEI 20-35 (EN60332-1) , CEI 20-52, UL 2464

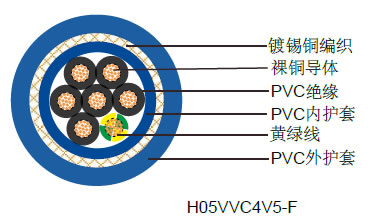

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC T12绝缘， 遵循DIN VDE 0281第1部分
- 黄绿接地线（三芯及三芯以上）
- 线芯的色彩编码遵循VDE-0293
- PVC TM2内护套，遵循DIN VDE 0281第1部分
- 镀锡铜编织屏蔽, 覆盖率大约85%
- PVC外护套TM5， 遵循DIN VDE 0281第1部分


技术特性
- 工作电压: 300/500v
- 测试电压: 2000V
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

Industrial Cables            Industrial Cables

电缆参数

线规

芯数 x 导体截面积
# x mm²

标称绝缘厚度

mm

标称内护套厚度

mm

标称外护套厚度

mm

标称外径

mm

标称铜的
重量

kg/Km

标称电缆
重量

kg/Km
20(16/32)
2 x 0.50
0.6
0.7
0.9
7.7
35
105
18(24/32)
2 x 0.75
0.6
0.7
0.9
8
39
115
17(32/32)
2 x 1.0
0.6
0.7
0.9
8.2
44
125
16(30/30)
2 x 1.50
0.7
0.7
1.0
9.3
58
160
14(30/50)
2 x 2.50
0.8
0.7
1.1
10.7
82
215
20(16/32)
3 x 0.50
0.6
0.7
0.9
8
40
115
18(24/32)
3 x 0.75
0.6
0.7
0.9
8.3
47
125
17(32/32)
3 x 1.0
0.6
0.7
1.0
8.8
54
145
16(30/30)
3 x 1.50
0.7
0.7
1.0
9.7
73
185
14(30/50)
3 x 2.50
0.8
0.7
1.1
11.3
106
250
20(16/32)
4 x 0.50
0.6
0.7
0.9
8.5
44
125
18(24/32)
4 x 0.75
0.6
0.7
1.0
9.1
58
155
17(32/32)
4 x 1.0
0.6
0.7
1.0
9.4
68
170
16(30/30)
4 x 1.50
0.7
0.7
1.1
10.7
93
220
14(30/50)
4 x 2.50
0.8
0.8
1.2
12.6
135
305
20(16/32)
5 x 0.50
0.6
0.7
1.0
9.3
55
155
18(24/32)
5 x 0.75
0.6
0.7
1.1
9.7
66
175
17(32/32)
5 x 1.0
0.6
0.7
1.1
10.3
78
200
16(30/30)
5 x 1.50
0.7
0.8
1.2
11.8
106
265
14(30/50)
5 x 2.50
0.8
0.8
1.3
13.9
181
385
20(16/32)
7 x 0.50
0.6
0.7
1.1
10.8
69
205
18(24/32)
7 x 0.75
0.6
0.7
1.2
11.5
84
250
17(32/32)
7 x 1.0
0.6
0.8
1.2
12.2
107
275
16(30/30)
7 x 1.50
0.7
0.8
1.3
14.1
162
395
14(30/50)
7 x 2.50
0.8
0.8
1.5
16.5
238
525
20(16/32)
12 x 0.50
0.6
0.8
1.3
13.3
98
285
18(24/32)
12 x 0.75
0.6
0.8
1.3
13.9
125
330
17(32/32)
12 x 1.0
0.6
0.8
1.4
14.7
176
400
16(30/30)
12 x 1.50
0.7
0.8
1.5
16.7
243
525
14(30/50)
12 x 2.50
0.8
0.8
1.7
19.9
367
745
20(16/32)
18 x 0.50
0.6
0.9
1.3
18.6
147
385
18(24/32)
18 x 0.75
0.6
0.8
1.5
19.9
200
475
17(32/32)
18 x 1.0
0.6
0.8
1.5
20.8
243
525
16(30/30)
18 x 1.50
0.7
0.8
1.7
24.1
338
720
14(30/50)
18 x 2.50
0.8
0.9
2.0
28.5
555
1075
20(16/32)
25 x 0.50
0.6
0.8
1.6
22.1
199
505
18(24/32)
25 x 0.75
0.6
0.9
1.7
23.7
273
625
17(32/32)
25 x 1.0
0.6
0.9
1.7
24.7
351
723
16(30/30)
25 x 1.50
0.7
0.9
2.0
28.6
494
990
14(30/50)
25 x 2.50
0.8
1.0
2.3
34.5
792
1440
20(16/32)
36 x 0.50
0.6
0.9
1.7
24.7
317
620
18(24/32)
36 x 0.75
0.6
0.9
1.8
26.2
358
889
17(32/32)
36 x 1.0
0.6
0.9
1.9
27.6
438
910
16(30/30)
36 x 1.50
0.7
1.0
2.2
32.5
662
1305
14(30/50)
36 x 2.50
0.8
1.0
2.4
38.5
1028
1850
20(16/32)
48 x 0.50
0.6
0.9
1.9
28.3
353
845
18(24/32)
48 x 0.75
0.6
1.0
2.1
30.4
490
1060
17(32/32)
48 x 1.0
0.6
1.0
2.1
31.9
604
1210
16(30/30)
48 x 1.50
0.7
1.1
2.4
37
855
1665
14(30/50)
48 x 2.50
0.8
1.1
2.4
43.7
1389
2390
20(16/32)
60 x 0.50
0.6
1.2
2.1
31.1
432
1045
18(24/32)
60 x 0.75
0.6
1.0
2.3
32.9
576
1265
17(32/32)
60 x 1.0
0.6
1.0
2.3
34.7
720
1455
16(30/30)
60 x 1.50
0.7
1.1
2.4
39.9
1050
1990
14(30/50)
60 x 2.50
0.8
1.2
2.4
47.2
1706
2870
