N07G9-K

Fire retadant flexible single core rubber insulated electric cables, with low emission of fumes and corrosive gases, sheathless,
for general use.


Normative references:



  Italian standard: CEI 20-22 II CEI 20-38
    UNEL 35368

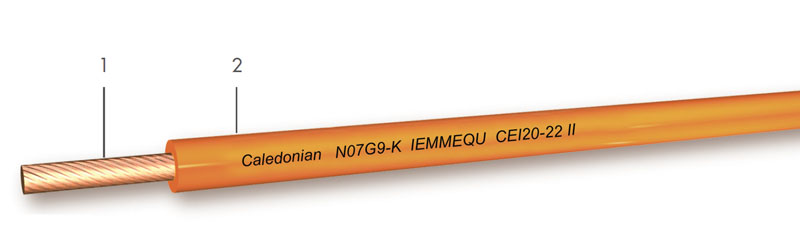

Construction:

  • 1 - Flexible copper class 5 CEI EN 60228
  • 2 - Rubber type G9 LSOH

Characteristics:

  • Rated voltage: 450/750 V
  • Operating Temperature:+5°C - +90° C on the conductor
  • Max. temperature of short circuit: 250° C on the conductor (max. duration 5 seconds)
  • Min. bending radius: Fixed installation: 4 x outer diameter

Applications:



Section Max diameter conductor Insulation thickness Outer diameter Max cond. resist. at 20°C Cable weight
mm2 mm mm mm ohms/km kg/km
05G9-K
0,5 0,21 0,6 2,10 39,0 8
0,75 0,21 0,6 2,3 26,0 12
N07G9-K
1 0,21 0,7 2,65 19,5 16
1,5 0,26 0,7 2,9 13,3 20
2,5 0,26 0,8 3,6 7,98 30
4 0,31 0,8 4,1 4,95 45
6 0,31 0,8 4,7 3,3 65
10 0,41 1 6,1 1,91 110
16 0,41 1 7,1 1,21 160
25 0,41 1,2 8,7 0,780 250
35 0,41 1,2 9,9 0,554 340
50 0,41 1,4 11,6 0,386 480
70 0,51 1,4 13,3 0,272 670
95 0,51 1,6 15,2 0,206 890
07G9-K
120 0,51 1,6 17,0 0,161 1140
150 0,51 1,8 18,9 0,129 1410
185 0,51 2 21,0 0,106 1710
240 0,51 2,2 23,9 0,0801 2270
300 0,51 2,4 25,8 0,0641 2960
